عند العمل على أنظمة السباكة ، أو إعدادات المعالجة الكيميائية ، أو البنية التحتية لمعالجة المياه ، لا يمكن المبالغة في أهمية توافق المواد . بين مواد الأنابيب المختلفة المستخدمة في جميع أنحاء العالم ،الجدول الزمني لـ UPVC 40تبرز من أجل متانتها ، والمقاومة الكيميائية ، وسهولة التثبيت . ، ومع ذلك ، فإن التأكد من أن هذه التركيبات متوافقة مع مكونات الأنابيب الأخرى أمر بالغ الأهمية لموثوقية وسلامة على المدى الطويل ، وكيفية تنزيل أحدهما ، وتنزيل هذا المقال.مخطط التوافقلمساعدتك في اتخاذ قرارات التصميم والتثبيت المستنيرة .إيفانالمصنع 30+ سنوات تصنيع دعم التخصيص لون /حجم التخصيصعينة مجانية. مرحبًا بك في استشارة Catalog والعينات المجانية .www . facebook . com.
ما هو الجدول 40 من الجدول 40؟
UPVC (كلوريد البولي فينيل غير المرن)هو شكل جامد وغير مرن من PVC يستخدم على نطاق واسع في تطبيقات الأنابيب . الجدول 40 يشير إلى سماكة الجدار للتجهيزات ، مما يجعله مناسبًا لضغط المعتدل ودرجة الحرارة . upvc الجدول 40 يتم استخدامه ل:
توزيع الماء البارد
خطوط المعالجة الكيميائية
أنظمة الري
أنظمة مياه الصرف
الأنابيب المختبرية والصناعية

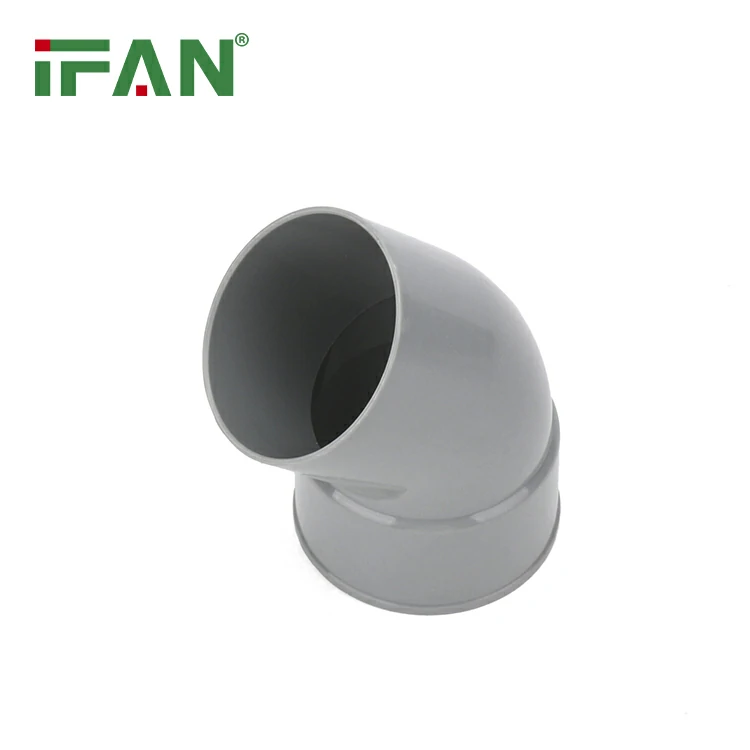

وتشمل هذه التركيبات المرفقين ، المحملات ، المخفضات ، التوصيلات ، الصمامات ، والمحولات ، جميعها المصنعة إلى معايير ASTM D2466 لضمان التوحيد في تصنيفات الحجم والضغط .
لماذا التوافق مهم
يمكن أن يؤدي استخدام المواد غير المتوافقة في نظام الأنابيب إلى:
الفشل المبكربسبب التدهور الكيميائي
تسربوفصل المفصل
انخفاض الضغطأو قيود التدفق
تآكلأو الضرر الجسدي بمرور الوقت
لهذا السبب من الضروري معرفة المواد التي يمكن دمجها بأمان مع تجهيزات UPVC جدول 40 ، خاصة في المعالجة للمواد الكيميائية أو المعرضة لدرجات حرارة متغيرة .
عوامل التوافق الرئيسية
فيما يلي الاعتبارات الأساسية عند تقييم التوافق مع تركيبات الجدول 40 UPVC:
1. توافق المواد
يجب استخدام UPVC فقط مع مواد أنابيب متوافقة مثل:
أنبوب UPVC (نفس الجدول)
CPVC (مع تركيبات الانتقال المناسبة)
النحاس (مع الاتحاد المناسب أو التجهيزات العازلة)
الفولاذ المقاوم للصدأ (باستخدام النقابات الانتقالية)
الاتصال المباشر مع مواد غير متوافقة مثل ABS أو البولي إيثيلين أو بعض الأختام المطاطية قد تضعف سلامة النظام .
2. المقاومة الكيميائية
UPVC مقاوم للغاية للعديد من الأحماض والقلويات والأملاح ، ولكن قد يتحلل عند تعرضه للأكسدة القوية ، الكيتونات ، أو بعض الهيدروكربونات العطرية {{0}مخطط التوافق الكيميائيقبل استخدام UPVC في البيئات المسببة للتآكل .
3. تصنيفات درجة الحرارة والضغط
يحتوي جدول UPVC 40 على أقصى ضغط عمل120 PSI في 73 درجة F (23 درجة). مع زيادة درجة الحرارة ، تنخفض سعة الضغط . تجنب استخدام UPVC في خطوط الماء الساخن أو تطبيقات الضغط العالي بما يتجاوز قدرتها المقدرة .
4. انضمام الأساليب
استخدامات UPVC الاستخداملحام الأسمنت المذيباتللمفاصل . تأكد من استخدام الأسمنت والاشعال الخاص بـ UPVC لضمان وجود رابطة قوية ومقاومة للتسرب .
قم بتنزيل مخطط التوافق
لتبسيط عملية التصميم الخاصة بك وتجنب التخمين ، قمنا بتجميع أمخطط توافق شاملهذا يفصل التوافق الكيميائي والحراري والمادي لجدول UPVC 40 تركيبات .
ما هو مدرج:
تصنيف المقاومة الكيميائية (من A إلى د)
مواد الأنابيب المتوافقة
حدود درجة الحرارة والضغط
موصى بها التركيبات الانتقالية
إرشادات التطبيق المشتركة
كيفية الوصول إليها:
👉 [قم بتنزيل مخطط التوافق في الجدول 40 لـ UPVC (PDF)]
[yourwebsiteLinkhere . com/download/upvc-schedule -40- Chart]
الرسم البياني مجاني للتنزيل والمصمم للمهندسين والمقاولين وفرق الصيانة الذين يحتاجون إلى بيانات موثوقة في أطراف أصابعهم .
أفضل الممارسات لاستخدام الجدول الزمني لـ UPVC 40
حتى مع وجود مخطط توافق ، فإن المعالجة والتركيب الصحيحة أمران حاسمون . فيما يلي بعض نصائح الخبراء:
تجهيزات المتجر في الداخللحمايتهم من تدهور الأشعة فوق البنفسجية .
استخدم الأسمنت المذيب الصحيحلـ UPVC (وليس غراء PVC للأغراض العامة) .
السماح بالتوسع الحراريفي تصميم الأنابيب الخاص بك .
اختبار الضغط النظامبعد التثبيت قبل وضعه في عملية كاملة .
تجنب خلط الشركات المصنعةعندما يكون ذلك ممكنًا لضمان التحمل الموحد .
الأفكار النهائية
يوفر الجدول الزمني لـ UPVC 40 مزيجًا ممتازًا من فعالية التكلفة ، والمتانة ، والمقاومة الكيميائية للعديد من أنظمة الأنابيب . ، ومع ذلك ، فإن أدائها يعتمد بشكل كبير على توافق المواد والتطبيق الصحيح .
سواء كنت تقوم بتصميم نظام جديد أو تعديل نظام قديم ، قم بتنزيل مخطط التوافق الخاص بنا اليوم وجعل أنابيب UPVC أسهل وأكثر أمانًا للعمل مع.
